YJV22（交联聚乙烯绝缘钢带铠装聚氯乙烯护套）电力电缆线技术参数详解与技术开发趋势
一、YJV22电力电缆概述
YJV22电缆是一种广泛应用于固定敷设场合的中低压电力电缆，其结构设计旨在提供优异的电气性能、机械保护和环境适应性。其型号含义清晰体现了其结构层次：YJ代表交联聚乙烯绝缘，V代表聚氯乙烯护套，第一个2代表钢带铠装，第二个2代表聚氯乙烯外护套。这种组合使其特别适用于直埋、隧道、管道等需要承受一定机械压力和防止外力破坏的场合，是电力传输与分配系统中的主力电缆型号之一。

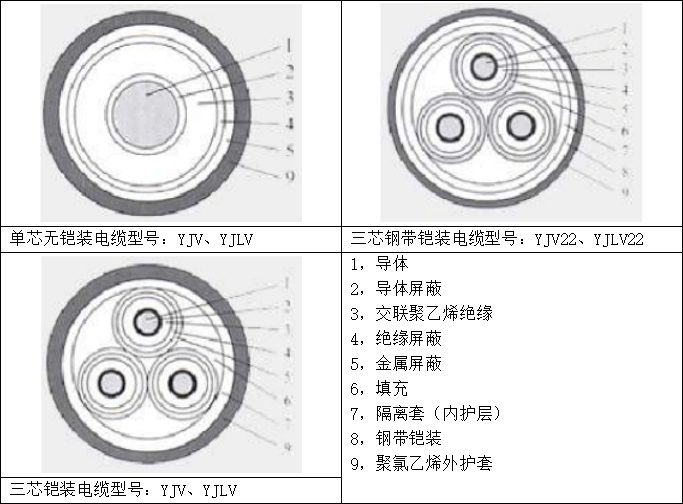

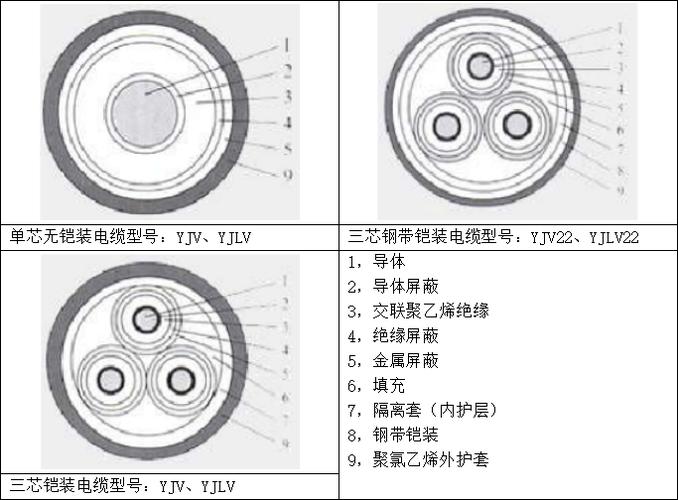

二、核心结构剖析与技术参数详解
电缆的性能由其精密的结构和材料决定，YJV22电缆的关键技术参数涵盖电气、机械、物理及环境适应性等多个维度。
1. 导体
- 材料与规格：采用符合GB/T 3956标准的退火软铜或铝（型号为YJLV22时）作为导体。截面规格范围广，通常从10 mm²到1000 mm²甚至更大，以满足不同载流量的需求。
- 关键参数：导体直流电阻是核心电气参数，直接影响线路损耗和温升，必须严格符合国家标准。
2. 绝缘层
- 材料与技术：采用交联聚乙烯（XLPE）通过化学或物理方法交联而成。交联工艺使其分子结构从线性变为三维网状，性能发生质的飞跃。
- 关键参数：
- 额定电压（U0/U）：常见为0.6/1kV， 8.7/15kV， 26/35kV等，其中U0为导体对地电压，U为导体间电压。
- 绝缘厚度：根据电压等级和导体截面精确规定，确保足够的电气强度。
- 体积电阻率：极高，通常大于1×10¹⁴ Ω·cm，保证了优异的绝缘性能。
- 介电常数与介质损耗角正切：数值低，在高电压下能量损耗小，发热量低。
- 长期允许工作温度：高达90°C，短路时（最长5秒）可达250°C，远超普通PVC绝缘（70°C）。
3. 铠装层
- 结构与材料：采用双层镀锌钢带间隙绕包，提供了强大的径向保护。
- 关键参数：钢带厚度、宽度和绕包间隙有明确标准，确保其能有效抵抗压扁、冲击等机械外力，并具有一定的抗磁性干扰能力。
4. 护套层
- 材料：黑色聚氯乙烯（PVC）。
- 关键参数：
- 护套厚度：根据电缆外径规定，提供耐磨损、防腐蚀保护。
- 机械性能：抗张强度、断裂伸长率需达标，保证安装敷设时不破裂。
- 耐环境性：具备一定的耐候性、耐酸碱和阻燃性能（符合GB/T 19666阻燃要求）。
5. 整体性能参数
- 载流量：在特定环境温度、敷设条件下长期允许通过的最大电流值，是选型的核心依据。
- 电缆外径与重量：影响敷设空间和运输安装成本。
- 最小弯曲半径：敷设和安装时的关键限制参数，通常为电缆直径的12-20倍，以防止内部结构损伤。
- 试验电压：包括工频耐压试验和局部放电试验，是检验绝缘制造质量的重要手段。
三、电线电缆技术开发趋势与YJV22的演进
随着智能电网、新能源、工业互联网的快速发展，对电力电缆的性能提出了更高要求，技术开发主要聚焦于以下几个方向：
1. 材料创新
- 环保型材料：开发无卤低烟阻燃（WDZ）护套料，以替代传统PVC，在火灾时减少有毒烟雾和腐蚀性气体的产生，提升消防安全。对应的环保型铠装电缆型号如WDZ-YJY23。
- 高性能绝缘材料：研究更高纯度、更耐电树、抗水树能力更强的XLPE材料，延长电缆在潮湿环境下的使用寿命。
2. 工艺优化与智能化制造
- 三层共挤：将导体屏蔽、绝缘、绝缘屏蔽三层一次性挤出，极大减少界面缺陷，提升电压等级电缆（如35kV及以上）的可靠性。
- 在线监测与质量控制：利用X射线、激光测径、偏心度检测等在线监测技术，实现生产过程的实时反馈与控制，确保产品参数一致性。
3. 结构设计与性能提升
- 防火性能增强：开发耐火型铠装电缆（如NH-YJV22），在绝缘与导体间增加云母带等耐火层，保证在火焰中一定时间的通电能力。
- 智能化集成：在电缆中集成光纤测温单元（DTS），实现对电缆运行温度的实时在线监测和故障预警，构成“智能电缆”系统。
4. 适应新应用场景
- 新能源领域：针对光伏电站、风力发电场恶劣的环境（强紫外线、高低温循环、盐雾等），开发环境适应性更强的特种铠装电缆。
- 城市综合管廊：为适应管廊内密集敷设、防火要求高的特点，开发高阻燃、小尺寸、便于敷设和维护的新型铠装电缆产品。
四、结论
YJV22电力电缆凭借其成熟可靠的结构和优异的综合性能，在当前的电力基础设施中扮演着不可替代的角色。其技术参数是设计、选型、施工和验收的权威依据。电线电缆技术开发正朝着环保化、高性能化、智能化和专用化的方向深入发展。传统的YJV22电缆也将通过材料升级、工艺革新和功能集成，不断演进，以满足更加严苛、多元的现代电力传输需求，为构建安全、高效、绿色的能源体系提供坚实的基础保障。
